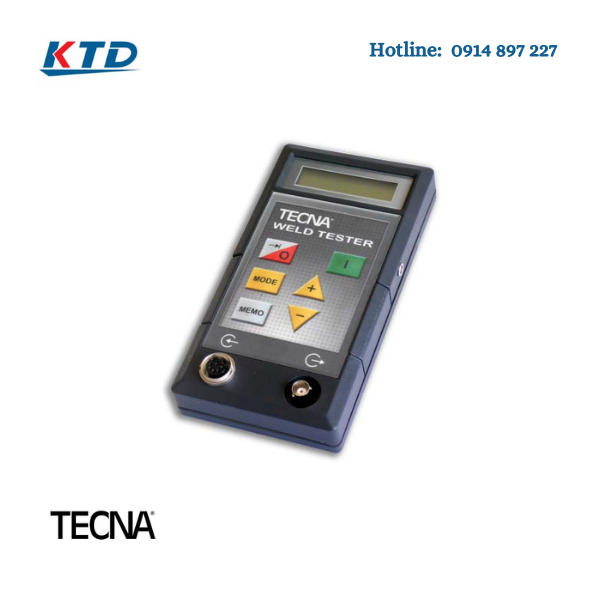

TE1600 / RS232 "WELD TESTER"- Thiết Bị Đo Và Kiểm Tra Máy Hàn TE1600
Bằng cách sử dụng cổng RS232 và bằng cáp DB9 , công cụ đo lường có thể được kết nối với PC để hiển thị và ghi dữ liệu đo được. Sản phẩm TE1600 / RS232 của Tecna chuyển dữ liệu được nhận bởi PC sau mỗi lần đo tự động mà không cần nhấn bất kỳ nút nào. Bằng cách sử dụng các loại đầu dò khác nhau, cùng một công cụ cho phép đo cả dòng hàn và lực tại các điện cực. Nguồn điện của bộ vi xử lý 32 bit và độ chính xác của bộ chuyển đổi A /D 12-bit làm cho thiết bị trở thành một công cụ hiệu suất cao.
TECNA TE1600 phù hợp để đo trên các máy tiêu chuẩn trong dòng điện xoay chiều (AC), chỉnh lưu 3 pha và các máy có tần số trung bình (DC) và các máy xả tụ điện:
- AC: đo giá trị hiệu quả thực sự (RMS), giá trị lớn nhất và giá trị trung bình; đo giá trị đỉnh: giá trị dương và âm; đo góc dẫn theo độ; đo thời gian hàn trong chu kỳ, trong 1/2 chu kỳ.
- DC: đo giá trị trung bình, giá trị lớn nhất và thời gian hàn tính bằng ms.
- CD: đo thời gian hàn tính bằng ms; đo lường giá trị hiệu quả thực sự (RMS); đo độ dốc dòng điện tăng lên; đo giá trị RMS hiện tại tối đa; đo độ dốc dòng điện giảm xuống.
Ưu điểm của sản phẩm:
Chức năng tắt tín hiệu trước và sau với khoảng cách thời gian được lập trình sẵn; nó ngăn chặn các lỗi đo lường khi chức năng độ dốc được sử dụng và nó cho phép kiểm tra độ trễ chèn đầu tiên một cách chính xác.
- Lưu trữ giá trị đo được trong 10 mối hàn cuối cùng.
- Đo lực hàn: nó hiển thị giá trị lực tối đa, giá trị lúc bắt đầu và khi kết thúc thời gian hàn.
- Chức năng tắt tín hiệu, thiết bị có thể ngăn chặn các lỗi đo lường do lực tác động cao và việc cho phép ước tính sau này.
- Phụ kiện đi kèm bao gồm rất nhiều bộ chuyển đổi
- Tự động nhận dạng cảm biến được kết nối.
Đầu ra BNC hiển thị hình dạng sóng hiện tại trên dao động. Ngoài ra, thiết bị có thể được trang bị một đầu dò thích hợp để đo áp suất. Điều này rất hữu ích cho việc kiểm tra định kỳ áp suất hiệu chuẩn. Thiết bị sử dụng pin 4 x 1,5 V (cỡ AA).
PHỤ KIỆN CHO MÁY
| ITEM |
Mô tả |
|
|
|
1600 RS232 |
1600 TE1600 được trang bị cổng RS232 cho máy in hoàn chỉnh |
|
|
47371 |
Hộp đựng |
|
|
1631 |
Bộ chuyển đổi cố định Ø min 32-36 max mm với dây cáp L = 2 m max |
|
1632 |
Bộ chuyển đổi cố định Ø min 40-45-46 max mm với dây cáp L = 2 m max |
|
|
|
1633 |
Bộ chuyển đổi cố định Ø max 80mm với dây cáp L = 2 m max |
|
|
1635 |
Bộ chuyển đổi linh hoạt Ø 160 mm với dây cáp L=2 m max |
|
1636 |
Bộ chuyển đổi linh hoạt Ø 270 mm với dây cáp L=2 m max |
|
|
1637 |
Bộ chuyển đổi linh hoạt Ø 270 mm với dây cáp L=2 m max, độ nhạy x0,2 |
|
|
|
1661 |
Bộ cảm biến lực 200 daN 440lb với dây cáp L = 2m max |
|
1662 |
Bộ cảm biến lực 2.000 daN 4.400 lb với dây cáp L=2m max |
|
|
|
1673 |
Bộ cảm biến lực với đường kính tổng thể giảm 200 daN 440 lb với dây cáp L=2m |
|
1675 |
Bộ cảm biến lực với đường kính tổng thể giảm 1.200 daN 2.640 lb với dây cáp L=2m |
|
|
|
1663 |
Bộ cảm biến lực 10.000 daN 22.000 lb với dây cáp L=2m |
|
|
1664 |
145 pssi đầu dò áp suất 10 bar |
|
|
1438 |
Chì bảo vệ 50 OHM BNC - BNC L=1m để kết nối với máy đo dao động |
|
|
22414 |
Cáp DB9 cái cho cổng COM |
MÁY ĐO LỰC KẸP:
Đặc tính và thông số kỹ thuật:
|
ITEM 1401N |
ITEM 1405N |
ITEM 1402N |
ITEM 1403N |
ITEM 1404N |
||
|
Hình ảnh |
|
|
|
|
|
|
|
Công suất tối đa |
daN |
600 |
1000 |
1600 |
3150 |
5000 |
|
Khoảng cách điện cực tối thiểu |
mm |
20 |
20 |
20 |
20 |
24 |
|
Cảm biến lực cách điện |
▇ |
▇ |
▇ |
▇ |
▇ |
|
|
Phạm vi hoạt động |
daN |
80:500 |
100:900 |
200:1400 |
400:2800 |
500:4500 |
|
Trọng lượng |
kg |
1 |
1 |
1 |
1 |
22 |
|
Quy cách đóng gói |
mm |
230x160x120 |
230x160x120 |
230x160x120 |
230x160x120 |
340x250x200 |
